電液動扇形閘門

用途

　　本系列扇形閘門廣泛應用于建材、冶金、礦山、電力、化工、輕工、糧食等行業，是各類落料系統的卸料控制裝置。
結構特點
　　本閘門結構簡單，采用優質鋼板焊接而成，采用電液推桿驅動，運行平穩，故障率低，
可以快速切斷料流。
性能參數

適用介質	適用溫度	介質流速
晶料、固體顆粒物料、粉狀物料	≤300℃	≤28m/s
電源電壓	調節特性	電液推桿型號
380V50HZ	二位開關式	DYT系列

1.DSZ-□A(B)-Ⅰ型電液動扇形閘門

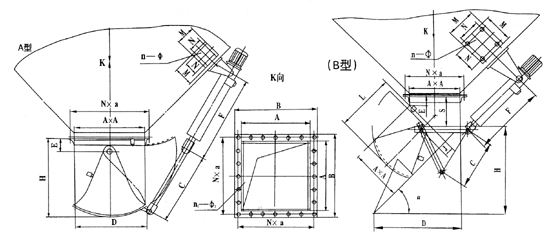

電液動扇形閘門（Ａ、Ｂ型）

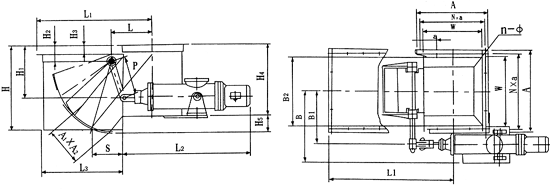

2.DSZ-□A(B)-Ⅱ型電液動扇形閘門

結構特點
　 本系列電液動動扇形閘門直接將電液推桿固定在閘門本體上，避免了用戶在現場定位的煩惱，安裝簡便。

3.TDSZ-□電液動扇形閘門

用途：
　　本系列電液動扇形閘門是根據建材行業作業時的特殊需要，用作水泥熟料庫除塵設備的理想卸料裝置。
特點：
　　本閘門在出料口設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。
性能參數：

適用介質	干燥粉塵
工作溫度	≤150℃
卸灰量	6-90m3/h
